Firefly-RK3399 开发板分别带有两个MIPI，一个DVP摄像头接口，MIPI支持最高4K拍照，并支持 1080P 30fps以上视频录制。此外，开发板还支持 USB 摄像头。

本文以 OV13850/OV5640 摄像头为例，讲解在该开发板上的配置过程。

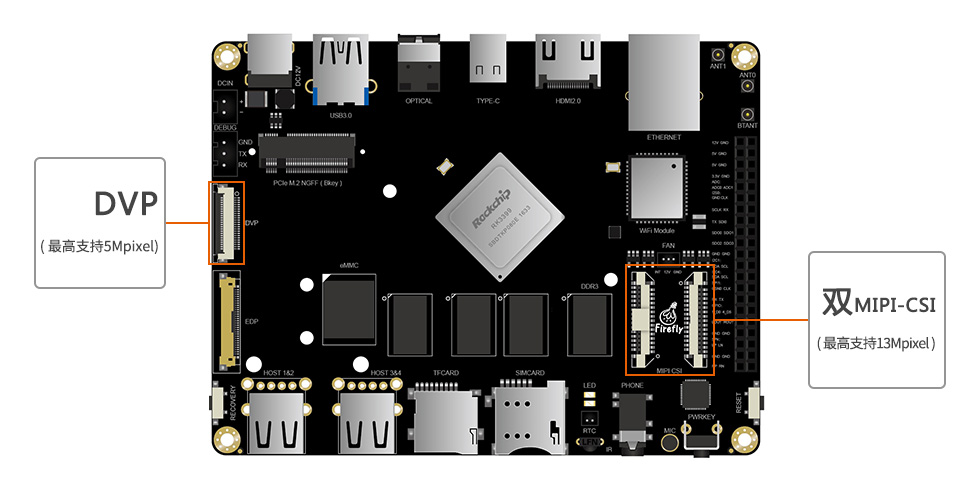

接口效果图

DTS配置

 isp0: isp@ff910000 {
	 …
	 status = "okay";
 }
 isp1: isp@ff920000 {
	 …
	 status = "okay";
 }

驱动说明

与摄像头相关的代码目录如下：

 Android：
 `- hardware/rockchip/camera/
    |- CameraHal             // 摄像头的 HAL 源码
    `- SiliconImage          // ISP 库，包括所有支持模组的驱动源码
       `- isi/drv/OV13850    // OV13850 模组的驱动源码
          `- calib/OV13850.xml // OV13850 模组的调校参数
 `- device/rockchip/rk3399/
    |- rk3399_firefly_box
    |  `- cam_board.xml     // 摄像头的参数设置


 Kernel：
 |- kernel/drivers/media/video/rk_camsys  // CamSys 驱动源码
 `- kernel/include/media/camsys_head.h

配置原理

设置摄像头相关的引脚和时钟，即可完成配置过程。

从以下摄像头接口原理图可知，需要配置的引脚有：AF_VDD28、DOVDD18、AVDD28、DVDD12、PWDN1、RST 和 MCLK。

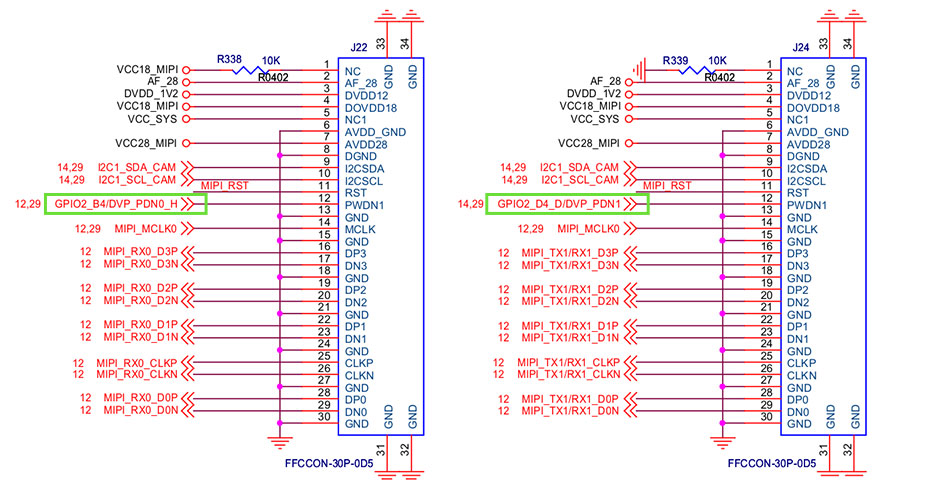

• MIPI 接口

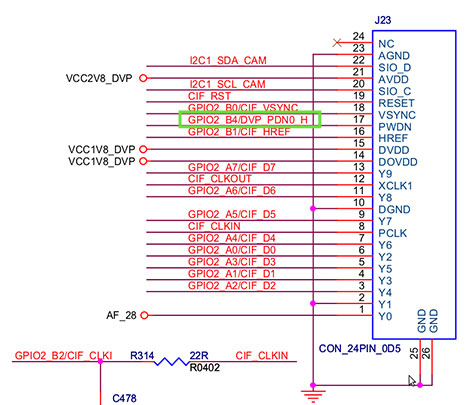

• DVP 接口

• AF_VDD28 可不做配置。

• DOVDD18、AVDD28

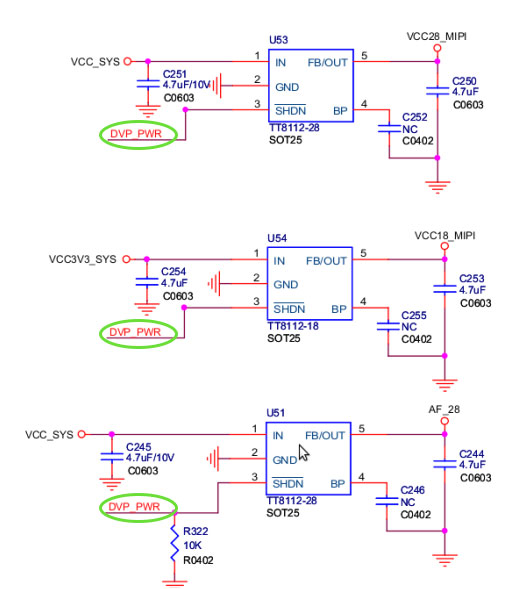

DOVDD18、AVDD28 由 DVP_PWR 控制，DVP_PWR 对应 RK3399 的 GPIO1_C7：

• DVDD12

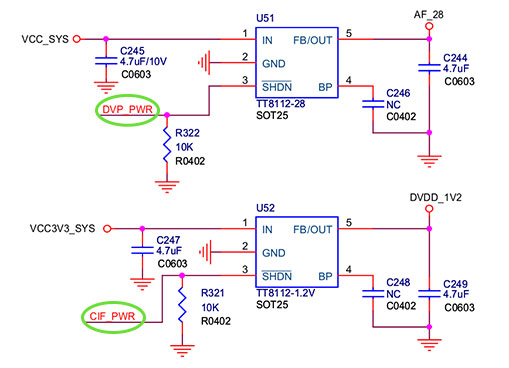

DVDD12 由 CIF_POWER 引脚控制，CIF_POWER 对应 RK3399 上的 GPIO1_C6 引脚：

• PWDN1、RST

MIPI CIF：PWDN0(共用)、PWDN1、RST 对应 GPIO2_B4、GPIO2_D4、GPIO0_B0 引脚：

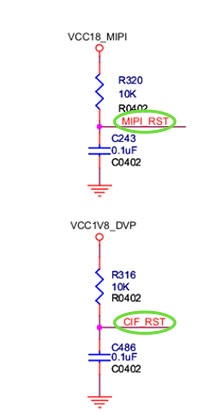

CIF_RST硬件上拉，无需额外配置

在开发板中，除了 DVDD12 (CIF_POWER) 要在 DTS中设置以外，其它引脚都是在 cam_board_rk3399.xml 中设置。

配置步骤

配置 Android

修改device/rockchip/rk3399/$(TARGET_PRODUCT)/cam_board.xml来注册摄像头：






















































































































//DVP

















主要修改的内容如下：

• Sensor 名称

该名字必须与 Sensor 驱动的名字一致,目前提供的 Sensor 驱动格式如下：

libisp_isi_drv_OV13850.so
libisp_isi_drv_OV5640.so

用户可在编译 Android 完成后在目录 out/target/product/rk3399_firefly_box/system/lib/hw/ 下找到该摄像头驱动文件。

• Sensor 软件标识

注册标识不一致即可,可填写以下值：

CAMSYS_DEVID_SENSOR_1A
CAMSYS_DEVID_SENSOR_1B
CAMSYS_DEVID_SENSOR_2

• 采集控制器名称

目前只支持：

CAMSYS_DEVID_MARVIN

• Sensor 所连接的主控 I2C 通道号

具体通道号请参考摄像头原理图连接主控的 I2C 通道号。

• Sensor 寄存器地址长度,单位：字节

• Sensor 的 I2C 频率,单位：Hz，用于设置 I2C 的频率。

• Sensor 输入时钟频率, 单位：Hz，用于设置摄像头的时钟。

• Sensor AVDD 的 PMU LDO 名称。如果不是连接到 PMU，那么只需填写 NC。

• Sensor DOVDD 的 PMU LDO 名称。

如果不是连接到 PMU，那么只需填写 NC。注意 min 以及 max 值必须填写，这决定了 Sensor 的 IO 电压。

• Sensor DVDD 的 PMU LDO 名称。

如果不是连接到 PMU，那么只需填写 NC。

• Sensor PowerDown 引脚。

  //mipi
 //dvp

直接填写名称即可，active 填写休眠的有效电平。

• Sensor Reset 引脚。

直接填写名称即可，active 填写复位的有效电平。

• Sensor Power 引脚。

直接填写名称即可, active 填写电源有效电平。

• 选择 Sensor 作为前置还是后置。

可填写 "front" 或 "back"。

• Sensor 的接口方式

可填写如下值：

CCIR601
CCIR656
MIPI
SMIA

• Sensor 的镜像方式

目前暂不支持。

• Sensor 的角度信息

• 物理接口设置

•


• MIPI


 hyMode：Sensor 接口硬件连接方式，对 MIPI Sensor 来说，该值取 "CamSys_Phy_Mipi"
 Lane：Sensor mipi 接口数据通道数
 Phyindex：Sensor mipi 连接的主控 mipi phy 编号
 sensorFmt：Sensor 输出数据格式,目前支持 CamSys_Fmt_Raw_10b

•


• DVP

phyMode： Sensor 接口硬件连接方式，DVP Sensor 接口则为：CamSys_Phy_Cif
sensor_d0_to_cif_d：Sensor DVP 输出数据位 D0 对应连接的主控 DVP 接口的数据位号码
cif_num：Sensor DVP 连接到主控 DVP 接口编号
sensorFmt：Sensor 输出的数据格式,目前版本支持填写 CamSys_Fmt_Yuv422_8b

编译内核需将 drivers\media\video\rk_camsys 驱动源码编进内核，其配置方法如下：

在内核源码目录下执行命令：

make menuconfig

然后将以下配置项打开：

Device Drivers  --->
 Multimedia support  --->
        camsys driver
         RockChip camera system driver  --->
                   camsys driver for marvin isp
                   camsys driver for cif

最后执行：

make ARCH=arm64 rk3399-firefly.img

即可完成内核的编译。

调试方法

终端下可以直接修改/system/etc/cam_board.xml调试各参数并重启生效

FAQs

1.无法打开摄像头，首先确定sensor I2C是否通信。若不通则可检查mclk以及供电是否正常（Power/PowerDown/Reset/Mclk/I2cBus）分别排查
2.支持列表ː
13Mː OV13850/IMX214-0AQH5
8Mː OV8825/OV8820/OV8858-Z(R1A)/OV8858-R2A
5Mː OV5648/OV5640
2Mː OV2680
详细资料可查询SDK/RKDocs
