Firefly-RK3288 是一个高性能平台，拥有强大的多线程运算能力、图形处理能力以及硬件解码 能力，而且支 持 Android和Ubuntu双系统，所以它也是一台强大的小型电脑， 它可以用来做很多事情，也能嵌入到很多产品中， 但我们希望你的创意和灵感能让它变得不平凡。

接口定义

更新时间：2018-03-13 阅读：13009

1 整机接口定义

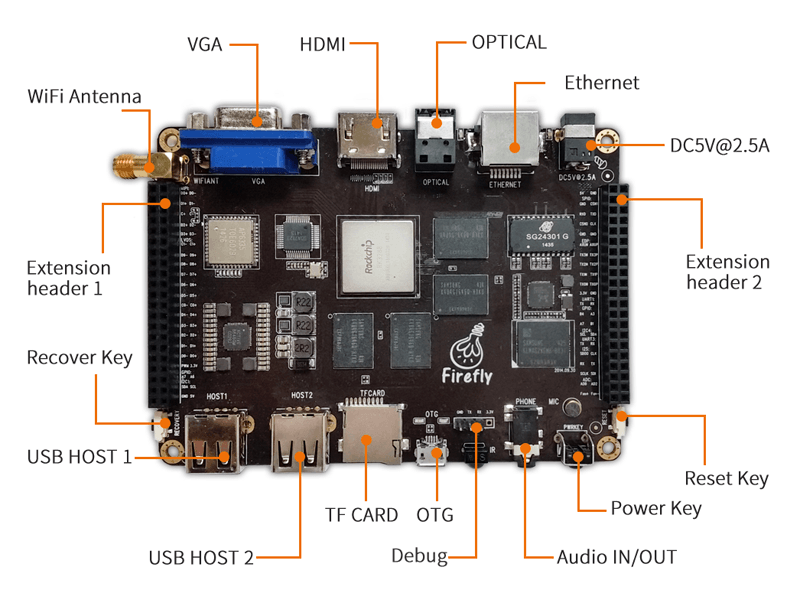

  • Firefly-RK3288提供了丰富的接口，主要包括：VGA、HDMI、数字光纤、以太网、电源接口、复件按键、电源键、音频输入输出、硅麦、串口调试接口、红外接收、OTG接口、TF卡槽、USB Host1、USB Host2、Recover按键、WIFI天线、MIPI摄像头接口，除此之外还包括两排扩展接口。具体如下图：

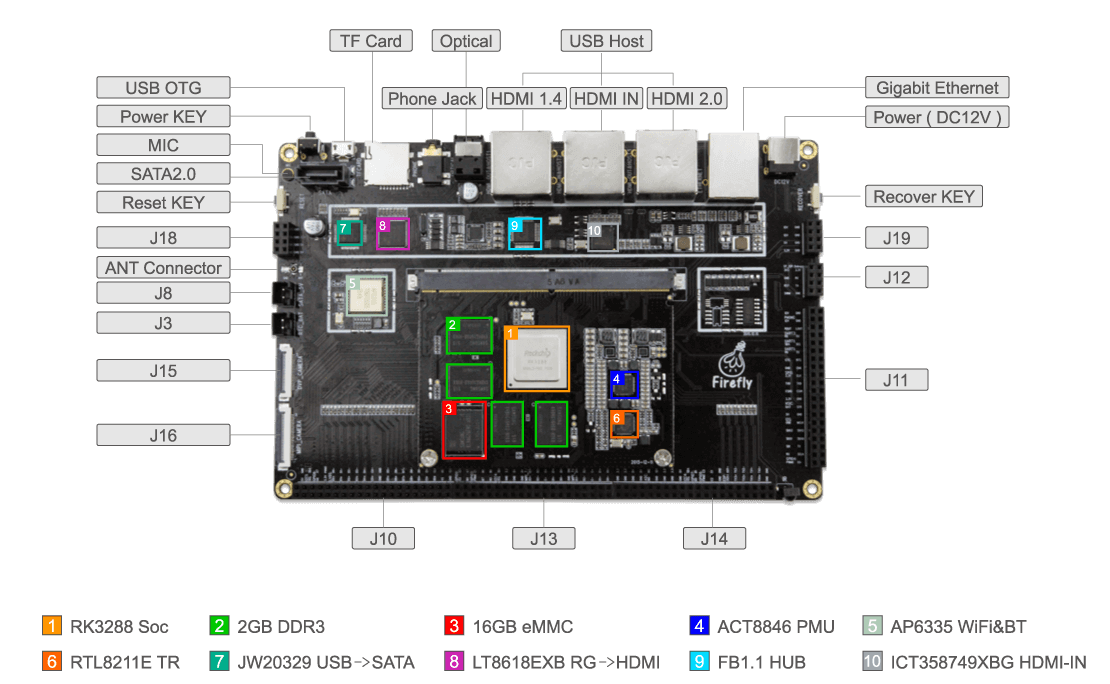

  • Firefly-RK3288-Reload主要包括：HDMI 2.0、HDMI 1.4、HDMI-IN、SATA 2.0、数字光纤、以太网、电源接口、复件按键、电源键、音频输入输出、硅麦、串口调试接口、红外接收、OTG接口、TF卡槽、3个USB Host、Recover按键、WIFI天线、MIPI摄像头接口(J16)、DVP摄像头接口(J15)、Debug Serial（J12），除此之外还包括八排扩展接口(J10、J11、J13、J14、J18、J19、J8、J3)。具体如下图：





2 扩展接口定义

Firefly-RK3288/Firefly-RK3288-Reload考虑到用户学习和使用的方便，引出了丰富的扩展接口。由于硬件版本的不同，扩展接口也不同。

2.1 工程样机扩展接口

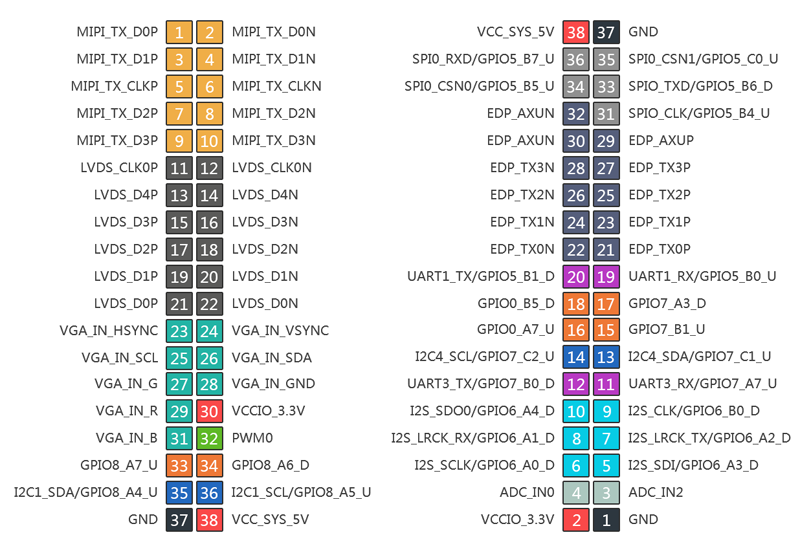

Firefly-RK3288工程样机扩展接口主要有：LVDS、VGA_IN接口、PWM、EDP接口、UART、I2C、I2S、ADC、SPI及各种GPIO和电源接口，具体如下图：

2.2 量产版扩展接口

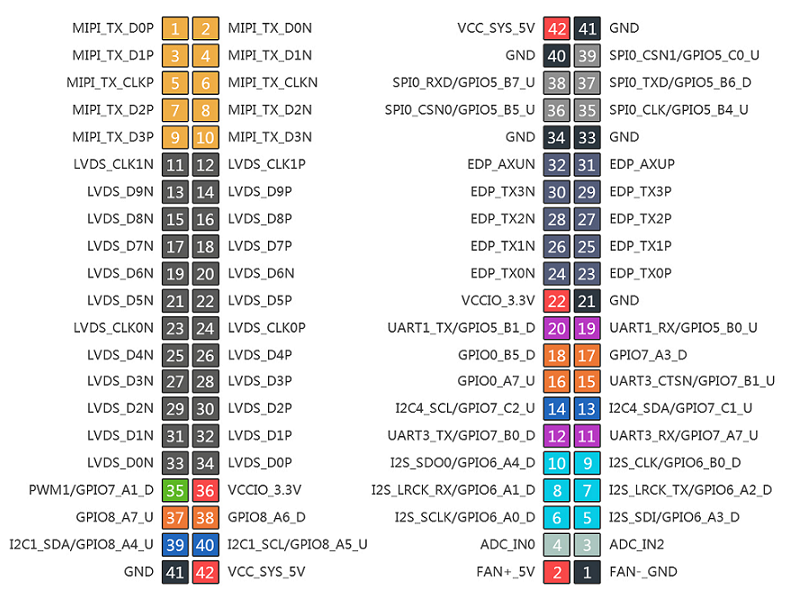

  • Firefly-RK3288量产版扩展接口主要有：双LVDS、PWM、EDP接口、UART、I2C、I2S、ADC、SPI、及各种GPIO和电源接口，具体如下图：

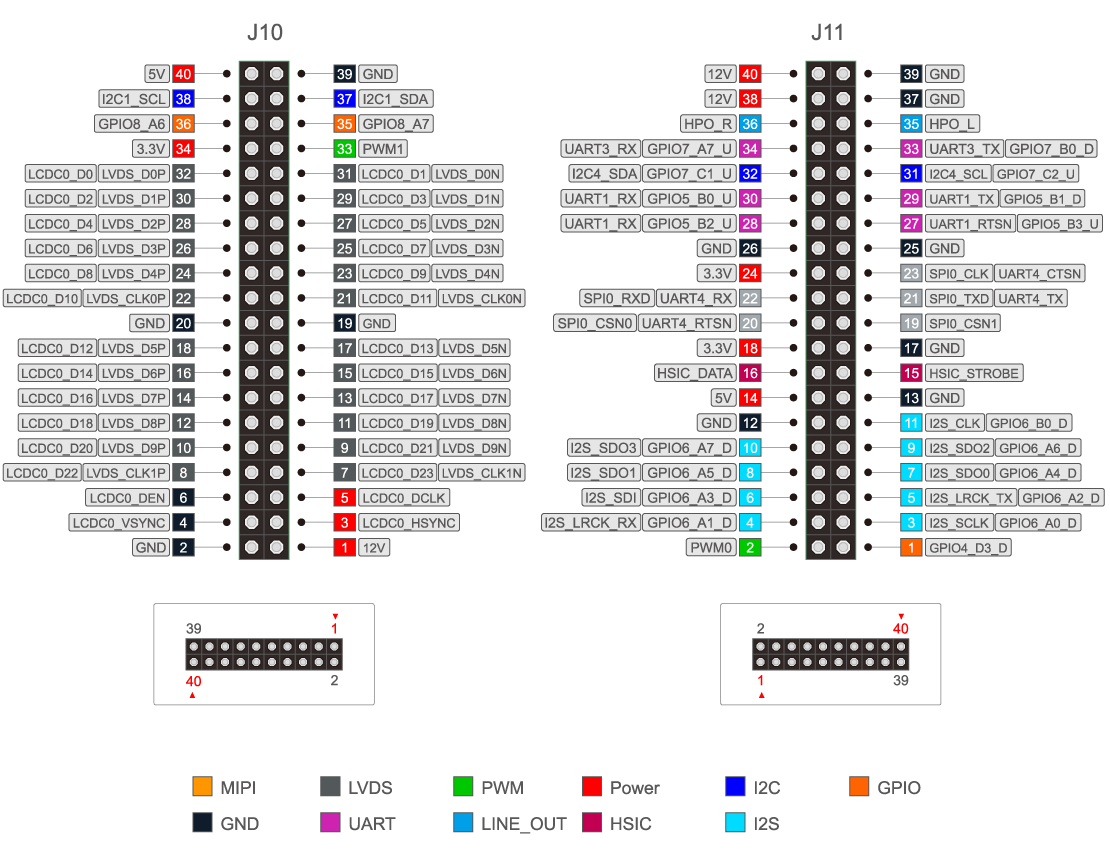

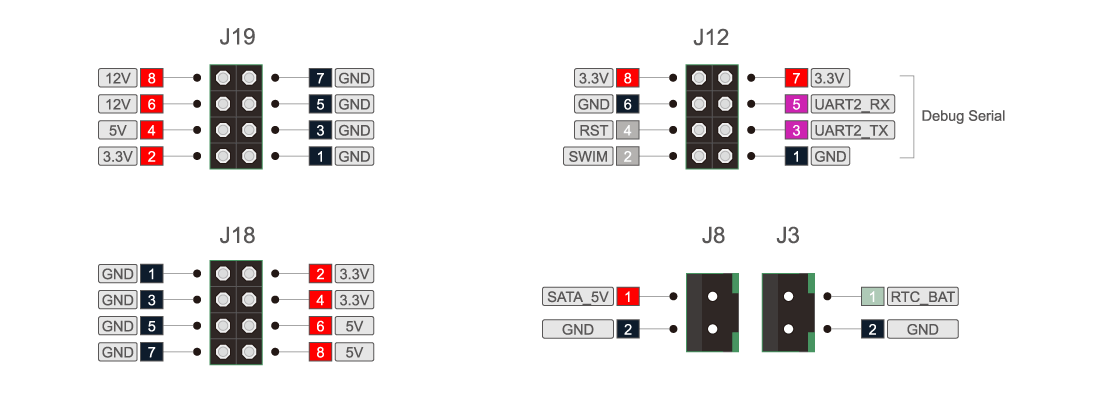

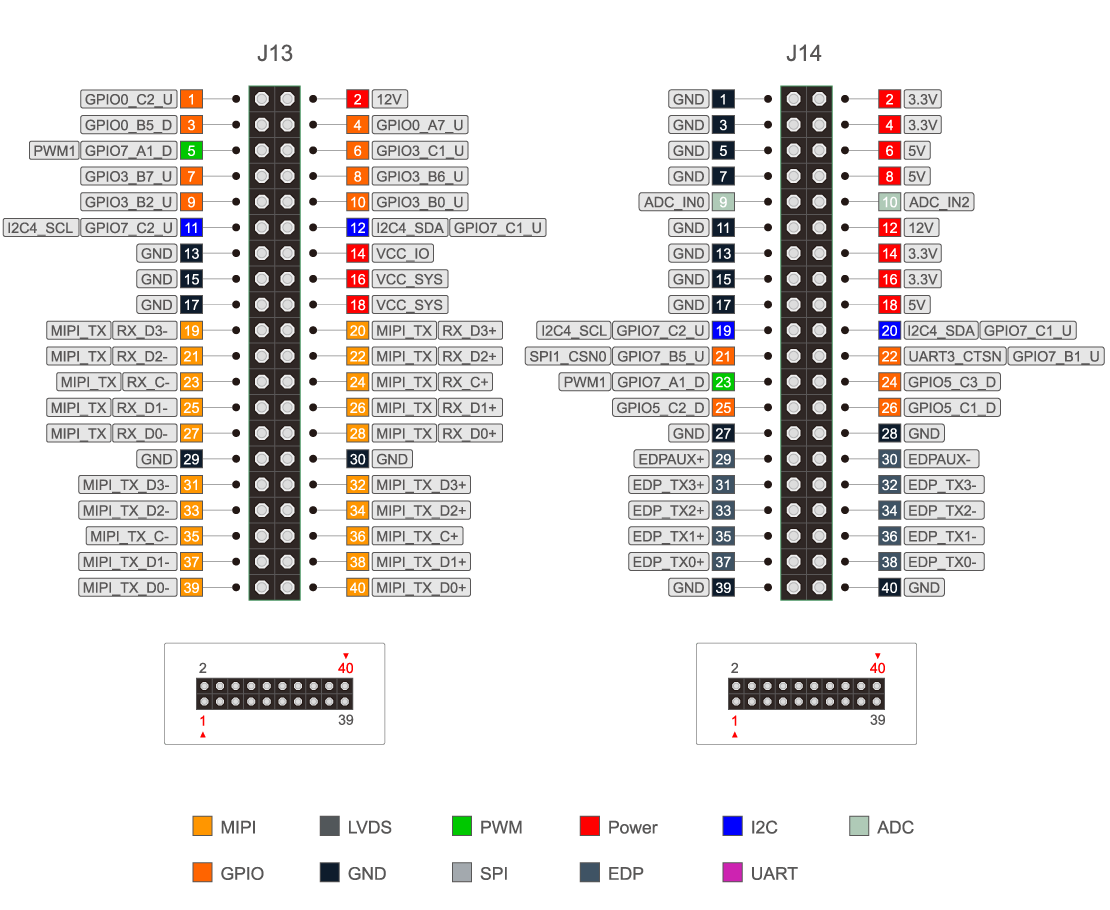

  • Firefly-RK3288-Reload扩展接口主要有：双LVDS、PWM、EDP接口、UART、I2C、I2S、ADC、SPI、及各种GPIO和电源接口，具体如下图：

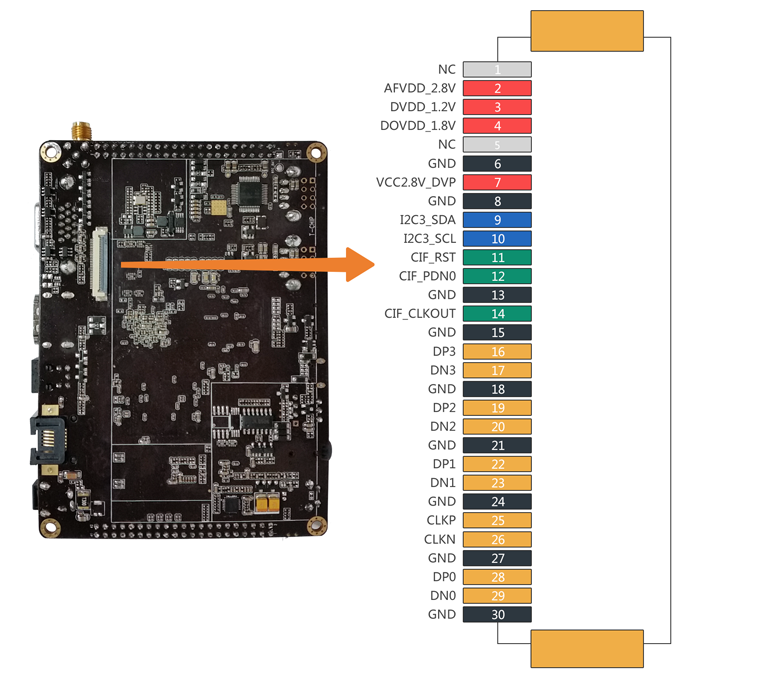

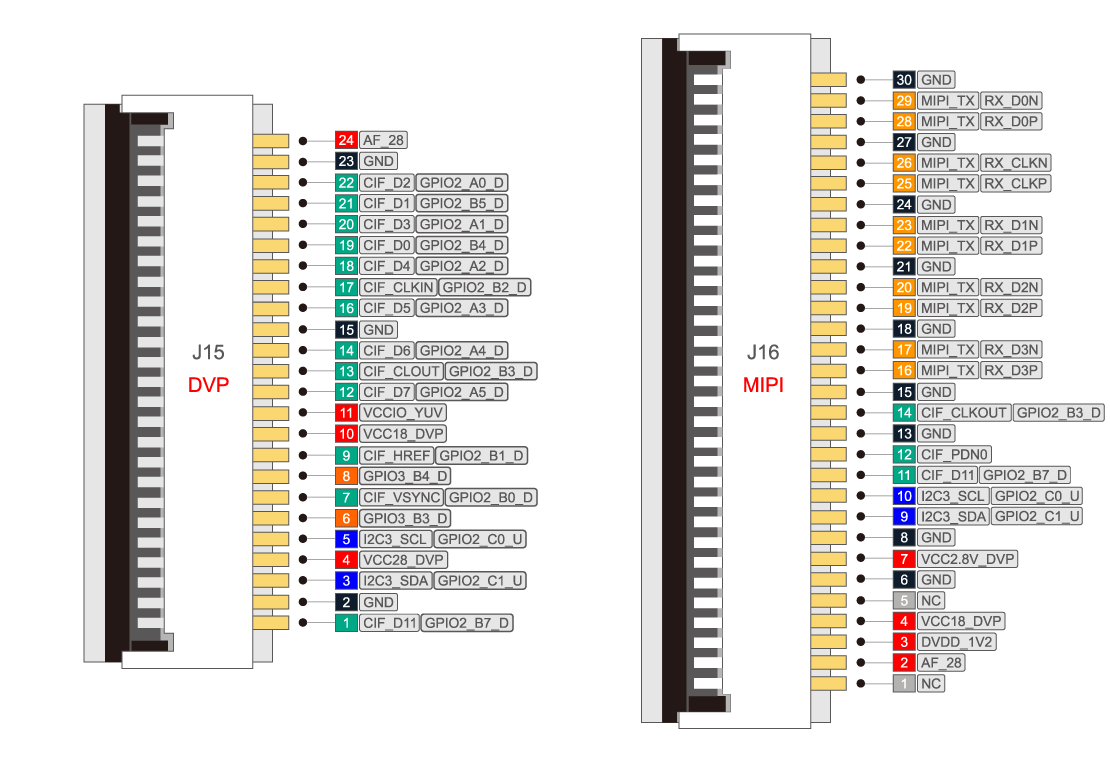

3 量产版摄像头接口
