双网卡内外网互联

2020-07-21 15:29

        EC-R3308CC采用Rockchip专用IoT处理器RK3308B，基于ARM四核64位Cortex-A35内核，主频 1.3GHz。其中，有两个100Mbps的以太网口，可以通过双以太网设置不同网段，方便管理与维护，一个网口可以用来设置正常办公的网段，方便外网访问；另一个网口可以用来设置新的网段，方便局域网访问。



准备工作


  • EC-R3308CC的eth0与PC机A在同一网段

  • EC-R3308CC的eth1与PC机B在同一网段


连接网络


        EC-R3308CC双以太网口LAN1和LAN2分别连接到不同的网络。



设置IP


  • EC-R3308CC


        通过adb，动态分配ip地址：



        udhcpc -i eth0

        udhcpc -i eth1

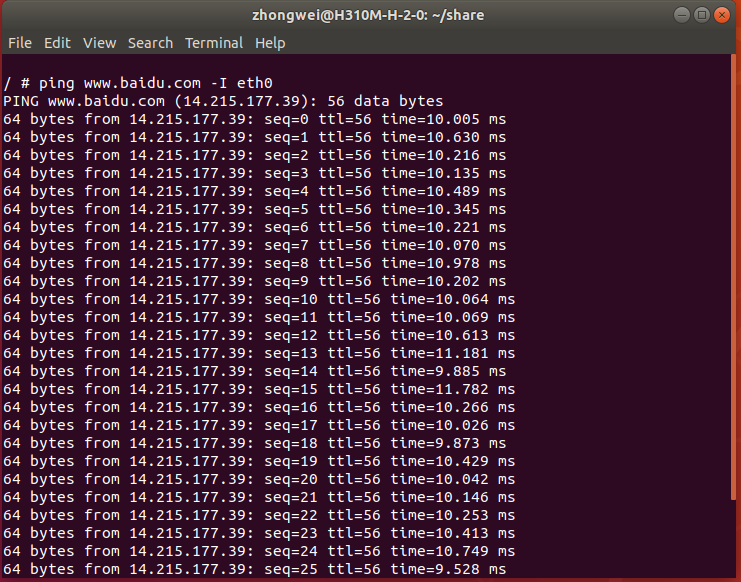

ping外网




iperf测试


  • 服务端



        1、Ubuntu的PC机A



        ip地址：168.168.100.168



        iperf -s -p 8009



        2、Ubuntu的PC机B



        ip地址：192.168.1.85



        iperf -s -p 8000


  • 客户端



        通过adb，在终端分别执行如下命令：



        iperf -c 168.168.100.168 -t 20 -i 1 -p 8009 -B 168.168.100.29

        iperf -c 192.168.1.85 -t 20 -i 1 -p 8000 -B 192.168.1.216





固件下载



百度网盘下载链接

提取码：ojlb
